LSTバッテリーチェッカー 取扱説明書 マニュアル

テスト 診断器 電圧測定
B07MYCTGYN

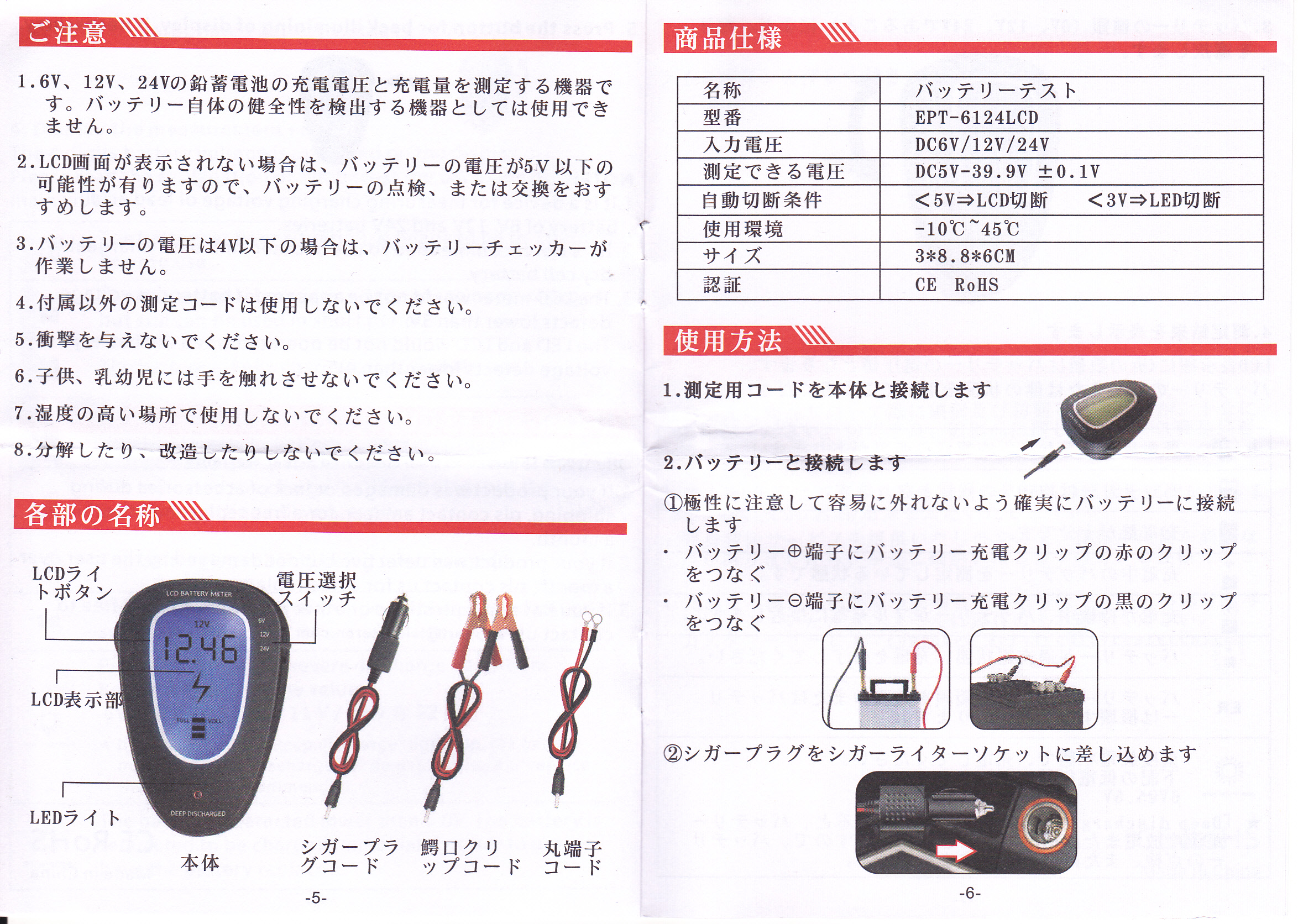

ご注意

  1. 6V、12V、24Vの鉛蓄電池の充電電圧と充電量を測定する機器です。バッテリー自体の健全性を検出する機器としては使用できません。
  2. LCD画面が表示されない場合は、バッテリーの電圧が5V以下の 可能性が有りますので、バッテリーの点検、または交換をおすすめします。
  3. バッテリーの電圧は4V以下の場合は、バッテリーチェッカーが作業しません。
  4. 付属以外の測定コードは使用しないでください。
  5. 衝撃を与えないでください。
  6. 子供、乳幼児には手を触れさせないでください。
  7. 湿度の高い場所で使用しないでください。
  8. 分解したり、改造したりしないでください。

各部の名称

本体

  • LCDライト トボタン
  • LCD表示部
  • LEDライト
  • 電圧選択スイッチ

シガープラグコード

鰐口クリップコード

丸端子コード

商品仕樣

名称 バッテリーテスト
型番 EPT-6124LCD
入力電圧  DC6V/12V/24V
測定できる電圧 DC5V-39.9V ±0.1V
自動切断条件 <5V⇒LCD切断 <3V⇒LED切断
使用環境  -10℃ ~ 45℃
サイズ 3×8. 8x6cm
認証 CE RoHS

使用方法

  1. 測定用コードを本体と接続します
  2. バッテリーと接続します
    1. 極性に注意して容易に外れないよう確実にバッテリーに接続します
      • バッテリーの「プラス」端子にバッテリー充電クリップの赤のクリップ をつなぐ
      • バッテリーの「マイナス」端子にバッテリー充電クリップの黒のクリップ をつなぐ
    2. シガーライターソケットに差し込めます

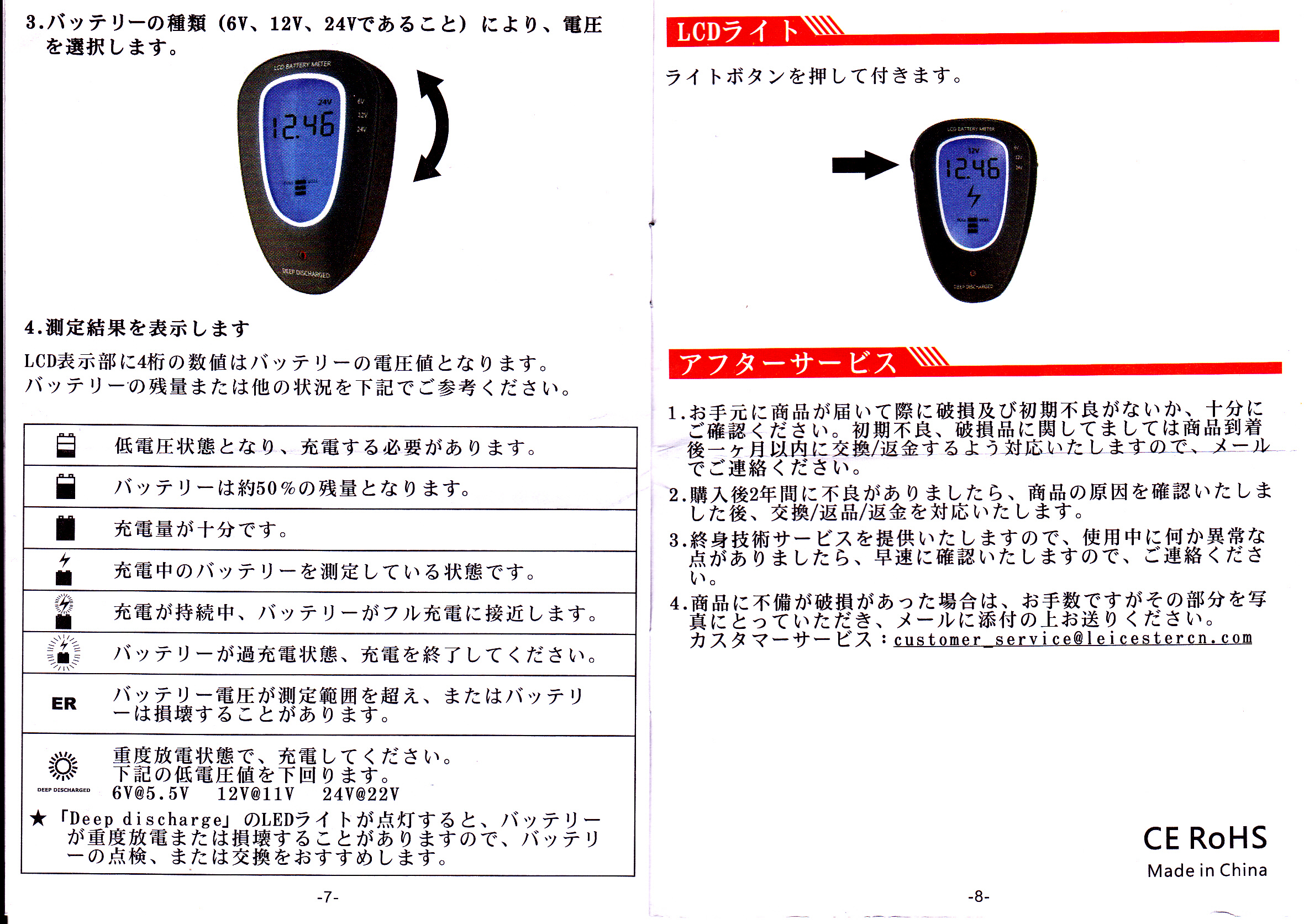

    3. バッテリーの種類 (6V、12V、24Vであること)により、電圧を選択します。
    4. 測定結果を表示します

LCD表示部に4桁の数値はバッテリーの電圧値となります。

バッテリーの残量または他の状況を下記でご参考ください。

  • 低電圧状態となり、充電する必要があります。
  • バッテリーは約50%の残量となります。
  • 充電量が十分です。
  • 充電中のバッテリーを測定している状態です。
    充電が持続中、バッテリーがフル充電に接近します。
  • バッテリーが過充電状態、充電を終了してください。
  • バッテリー電圧が測定範囲を超え、またはバッテリ ーは損壊することがあります。
  • 重度放電状態で、充電してください。
    下記の低電圧値を下回ります。
    6V@5.5V 12V@11V 24V@22V
    *「Deep discharge」のLEDライトが点灯すると、バッテリーが重度放電または損壊することがありますので、バッテリーの点検、または交換をおすすめします。

LCDライト

ライトボタンを押して付きます。

アフターサービス

  1. お手元に商品が届いて際に破損及び初期不良がないか、十分にご確認ください。初期不良、破損品に関してましては商品到着後一ヶ月以内に交換/返金するよう対応いたしますので、メールでご連絡ください。
  2. 購入後2年間に不良がありましたら、商品の原因を確認いたしました後、交換/返品/返金を対応いたします。
  3. 終身技術サービスを提供いたしますので、使用中に何か異常な点がありましたら、早速に確認いたしますので、ご連絡ください。
  4. 商品に不備 が破損があった場合は、お手数ですがその部分を写真にとっていただき、メールに添付の上お送りください。 カスタマーサービス:customer_ service@leicestercn.com
